SBA : Béton arméSections en béton armé

Sections en béton armé · iPhone

Vérification et dimensionnement
de sections en béton armé

Flexion déviée, contraintes ELS, ouverture des fissures, dimensionnement des armatures. EC2, SIA 262, BAEL 91.

Géométrie, matériaux, charges, analyses, note de calcul PDF.

Télécharger dans l’App StoreDécouvrir les calculs

Calcul sur l’appareil · Sans compte · Essai de 7 jours

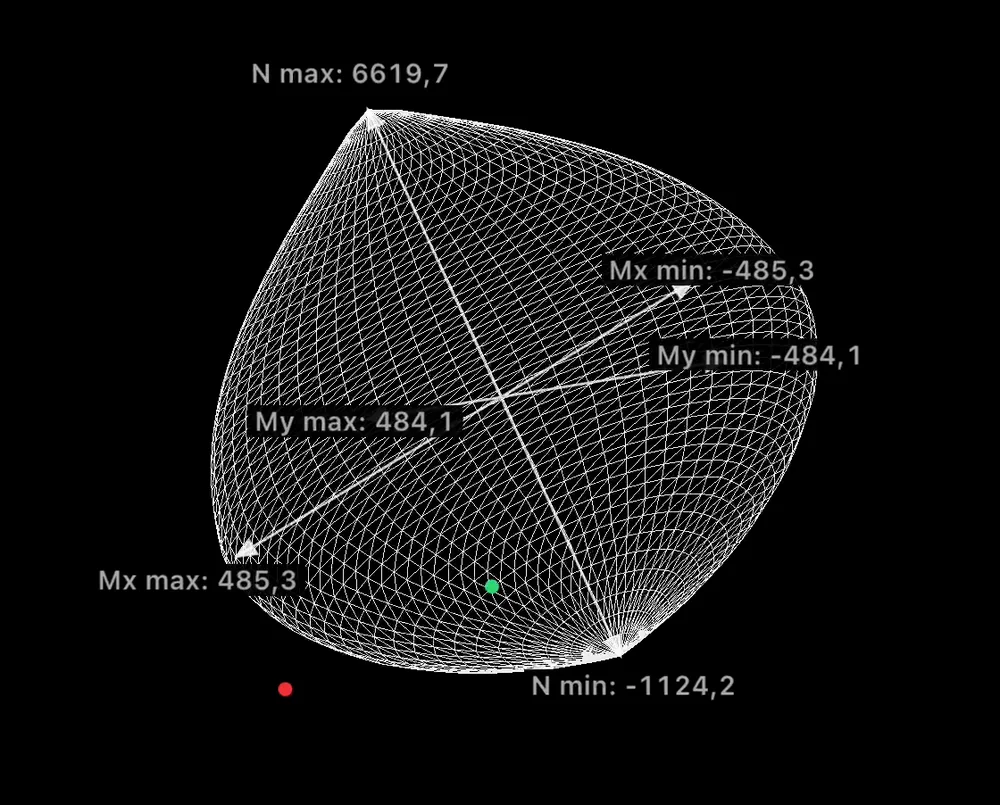

Domaine de résistance
N · Mx · My
● λ < 1● λ = 1● λ > 1
Effort normal et flexion biaxialeSBA : Béton armé / 01

Normes prises en charge

Eurocode 2SIA 262BAEL 91

Paramètres avancés propres à chaque profil.

01 / PRÉPARER

Sections paramétriques, creuses ou contours libres.

Sections pleines ou évidées, poutres, voiles ou contours personnalisés. Définissez la géométrie du béton, la disposition des armatures, les matériaux et les cas de charge.

Circulaire évidée
01Circulaire évidée
Oblongue évidée
02Oblongue évidée
Poutre
03Poutre
Voile
04Voile
Rectangulaire
05Rectangulaire

01Géométrie et armatures

Choisissez une section standard ou définissez votre contour, puis disposez les armatures.

02Matériaux

Sélectionnez la norme, les résistances du béton et de l’acier, et ajustez les paramètres avancés.

03Cas de charge

Saisissez les efforts normaux et les moments fléchissants, ou importez plusieurs cas de charge.

02 / ANALYSER

Analyse de la section.

Section et cas de charge saisis une fois, communs à toutes les analyses.

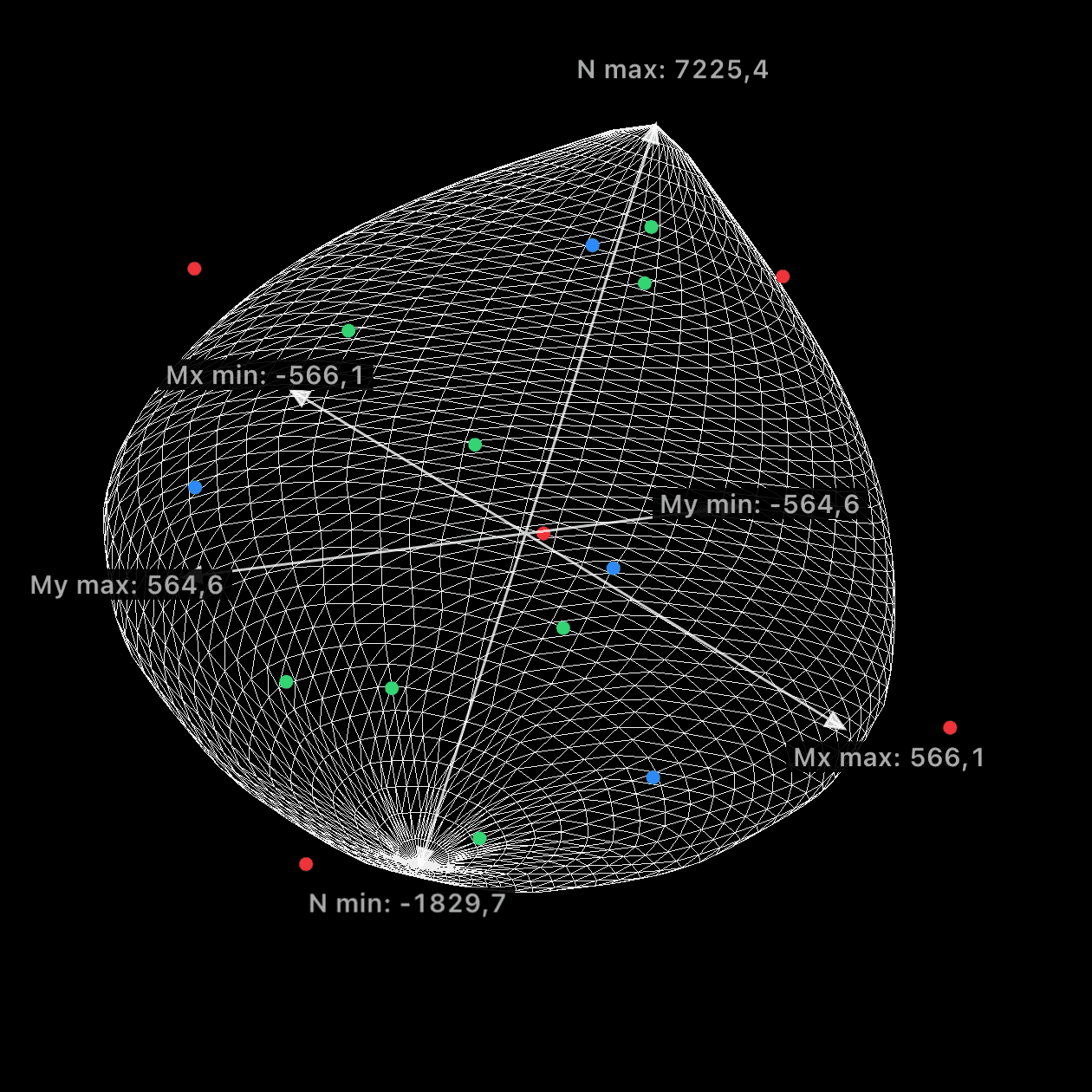

FLEXION BIAXIALE

Vérification de la résistance en 3D.

Manipulez la surface d’interaction, sélectionnez un cas de charge et consultez son état de vérification. Les couleurs distinguent les charges vérifiées, à la limite et hors du domaine.

  • Surface d’interaction N–Mx–My
  • Statut de chaque cas de charge
  • Moments résistants
SBA : Béton armé / 01
Vérification de la résistance en 3D.
● λ < 1● λ = 1● λ > 1
Résultats calculés dans SBA : Béton armé

03 / DOCUMENTER

Note de calcul PDF : hypothèses, données d’entrée, résultats.

Rassemblez les données du projet, les figures et les résultats dans une note PDF. Choisissez une présentation concise ou détaillée, puis ajustez les tableaux et graphiques à inclure.

  • Géométrie, matériaux et charges
  • Figures et tableaux de résultats
  • Contenu personnalisable par analyse

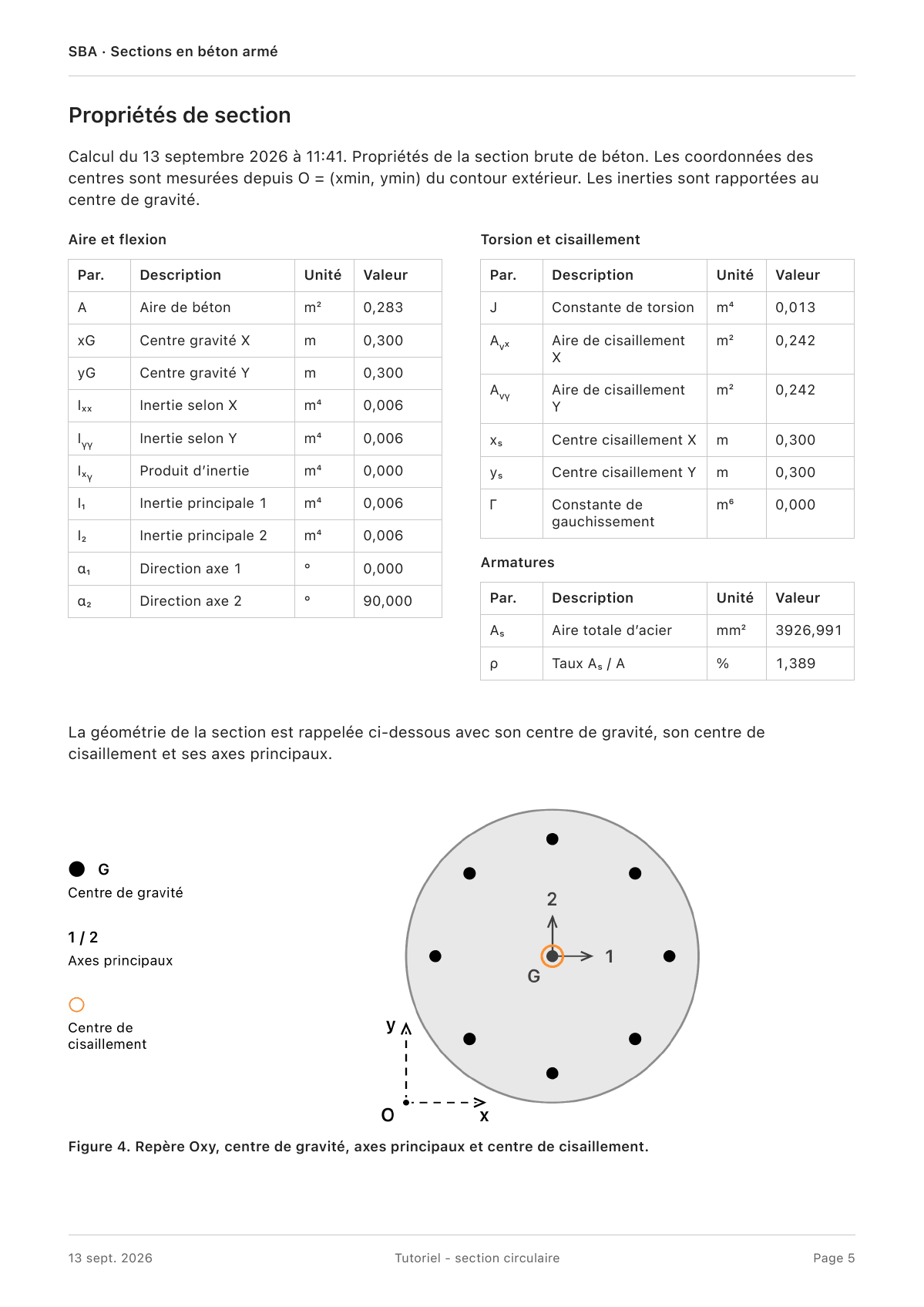

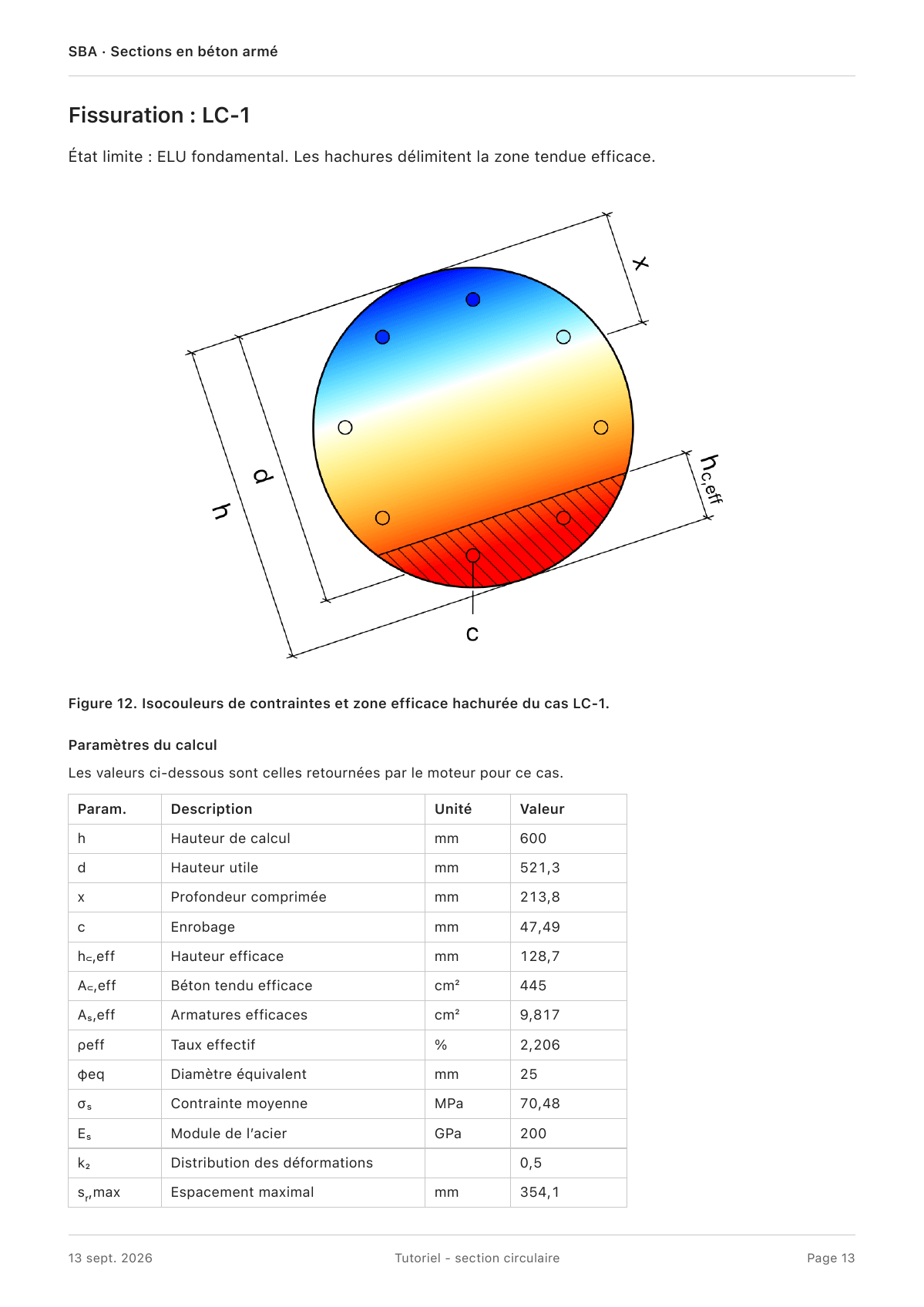

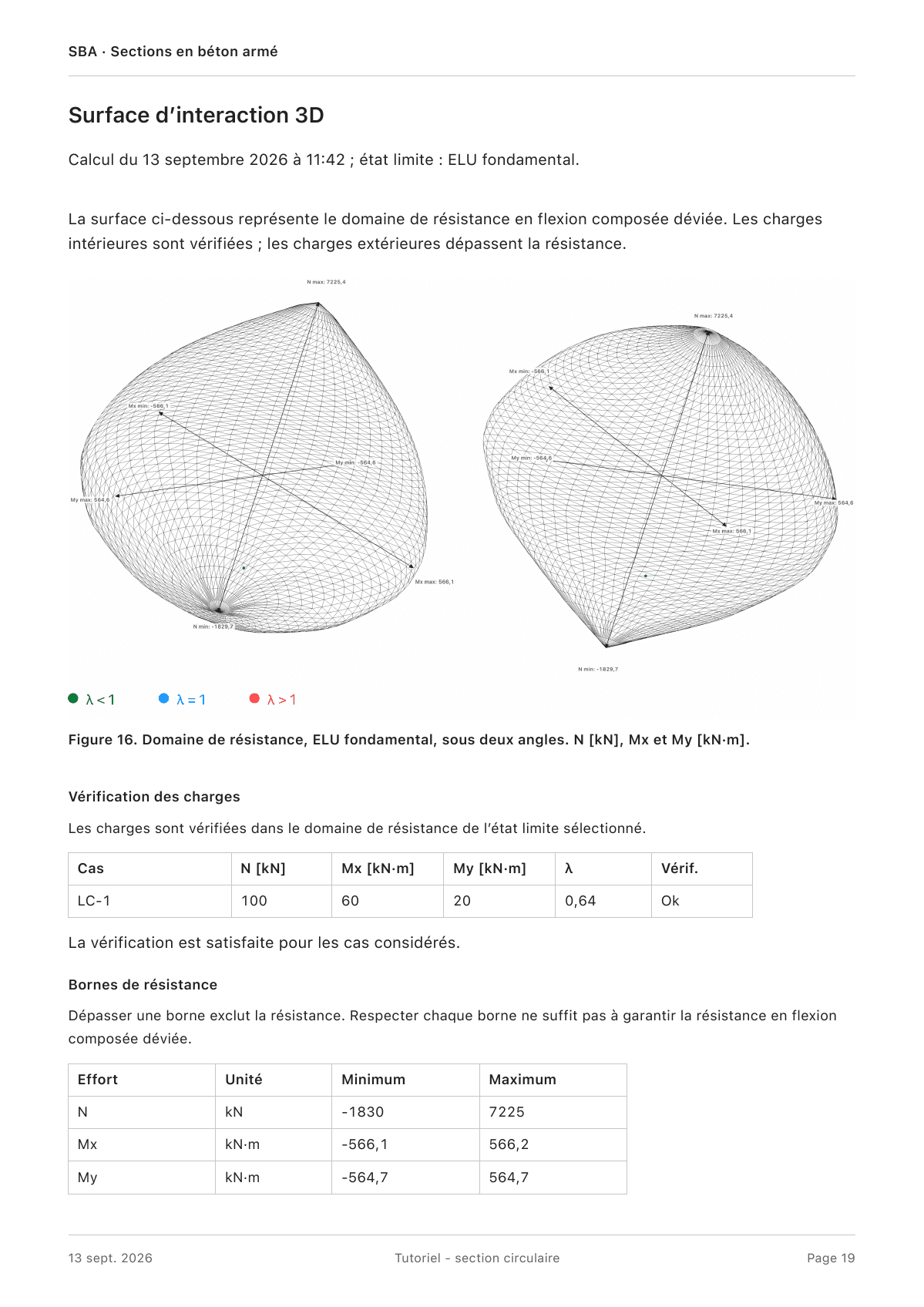

Extraits d’une note générée par l’application, page 1Extraits d’une note générée par l’application, page 3Extraits d’une note générée par l’application, page 2
Extraits d’une note générée par l’application

04 / VALIDATION

Résultats comparés à des logiciels de référence.

Le moteur de SBA est vérifié sur des solutions connues : plus de 900 vérifications automatisées, dont 70 comparaisons avec des exemples publiés de logiciels commerciaux, rejoués avec les mêmes hypothèses.

900+vérifications automatisées
70comparaisons avec des exemples publiés
4logiciels de référence : SOFiSTiK, Robot, CDS, ETABS

Écarts relatifs, à hypothèses identiques.

RéférenceGrandeurRéf.SBAÉcart
CDS · pieu circulaireσc compression ELS [MPa]σc compression ELS [MPa]2,0712,0710,00 %
SOFiSTiK · DCE‑EN1As requis [cm²/m]As requis [cm²/m]3,3343,3350,01 %
CDS · rectangleσs acier tendu ELS [MPa]σs acier tendu ELS [MPa]59,67959,6790,00 %
Robot · ex. 1As requis [cm²]As requis [cm²]8,578,570,01 %
CDS · poutre en Tσs flexion déviée [MPa]σs flexion déviée [MPa]144,63144,630,00 %
ETABS · ex. 001As requis [mm²]As requis [mm²]9169190,31 %
CDS · pieu circulaireσs acier tendu ELS [MPa]σs acier tendu ELS [MPa]170,85170,830,01 %
Robot · ex. 2MRd [kN·m]MRd [kN·m]3203190,32 %
CDS · poutre en TCourbe N–M ELS (100 pts)Courbe N–M ELS (100 pts)——0,12 %

Extrait de 70 comparaisons. Les trois notes de calcul CDS publiées par le Cerema (pieu circulaire, rectangle, poutre en T) sont rejouées dans SBA.

Poutre en T · diagramme N–M à l’ELSÉcart moyen 0,12 %
-20002000100020003000M [kN·m]N [kN]
SBACDS (Cerema)
Exemple publié par le Cerema (note de calcul CDSteBA).

Abonnements

Essai de 7 jours, puis hebdomadaire ou annuel.

Toutes les formules incluent l’ensemble des analyses et l’export PDF.

Hebdomadaire

4,99 €

par semaine

Essai de 7 jours

  • Analyses et exports PDF sans restriction
  • Renouvellement automatique
  • Mises à jour incluses
Télécharger sur l’App Store

Annuel

−80 %
49,99 €

par an

Facturé annuellement.

Essai de 7 jours

Soit 0,96 €/semaine

  • Analyses et exports PDF sans restriction
  • Renouvellement automatique
  • Mises à jour incluses
Télécharger sur l’App Store

Prix de référence en euros. Prix et devise locaux confirmés par Apple.

Renouvellement automatique. Annulable à tout moment.

Une question sur l’application ?Nous contacter

ACI, AASHTO, CSA, AS ou NZS : voir RCS

Découvrez RCS pour ACI, AASHTO, CSA, AS et NZS. Application en anglais.

RCS
