Vérification et dimensionnement
de sections en béton armé

Flexion déviée, surfaces et diagrammes d’interaction, dimensionnement des armatures. ACI 318, AASHTO LRFD, CSA A23.3, CSA S6, AS 3600, NZS 3101.

Géométrie, matériaux, charges, analyses, note de calcul PDF.

Découvrir les calculs

Calcul sur l’appareil · Sans compte · Essai de 7 jours

Effort normal et flexion biaxialeRCS / 01

Normes prises en charge

ACI 318

AASHTO LRFD

CSA A23.3

CSA S6

AS 3600

NZS 3101

Paramètres avancés propres à chaque profil.

01 / PRÉPARER

Sections paramétriques, creuses ou contours libres.

Sections pleines ou évidées, poutres, voiles ou contours personnalisés. Définissez la géométrie du béton, la disposition des armatures, les matériaux et les cas de charge.

01Géométrie et armatures

Choisissez une section standard ou définissez votre contour, puis disposez les armatures.

02Matériaux

Sélectionnez la norme, les résistances du béton et de l’acier, et ajustez les paramètres avancés.

03Cas de charge

Saisissez les efforts normaux et les moments fléchissants, ou importez plusieurs cas de charge.

02 / ANALYSER

Analyse de la section.

Section et cas de charge saisis une fois, communs à toutes les analyses.

FLEXION BIAXIALE

Vérification de la résistance en 3D.

Manipulez la surface d’interaction, sélectionnez un cas de charge et consultez son état de vérification. Les couleurs distinguent les charges vérifiées, à la limite et hors du domaine.

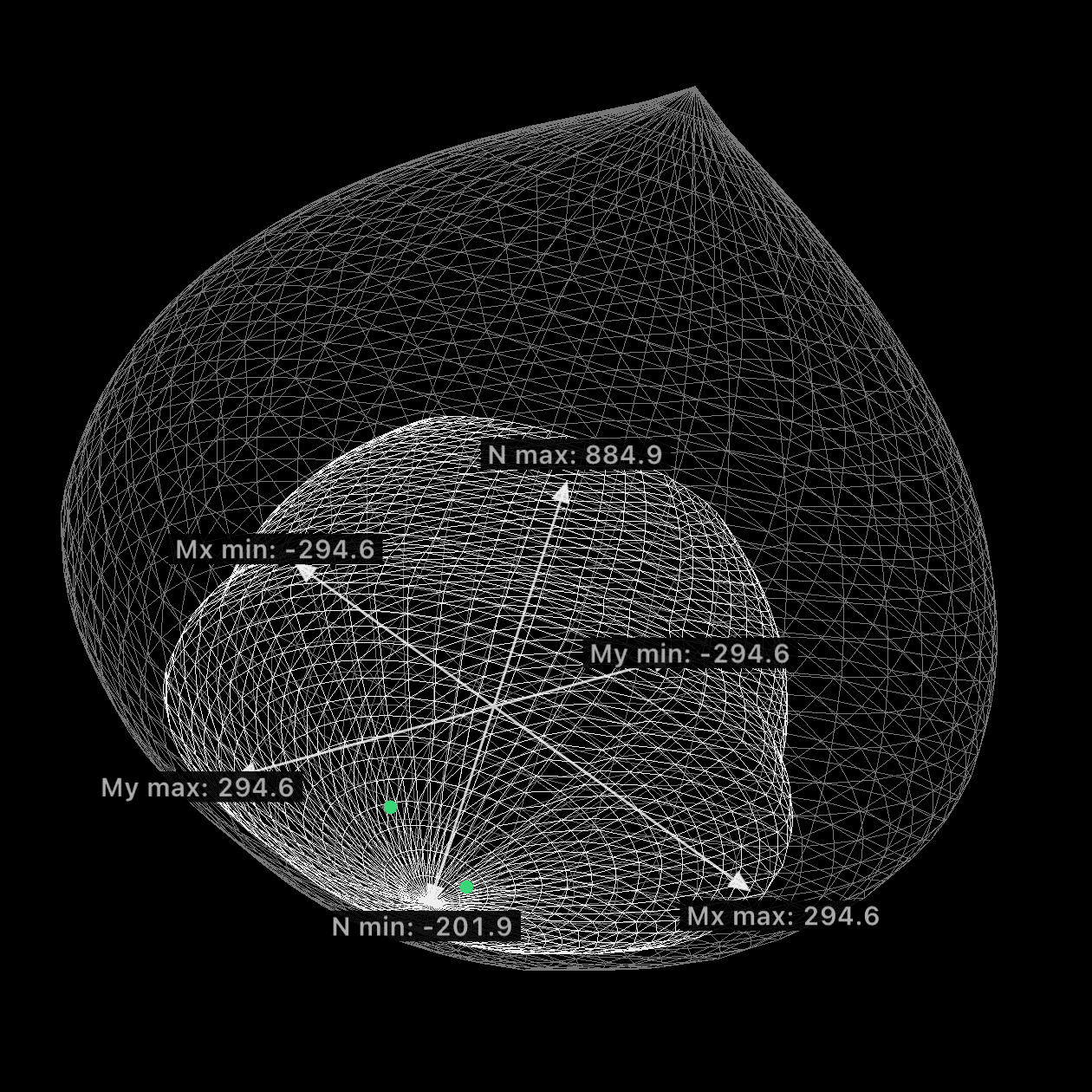

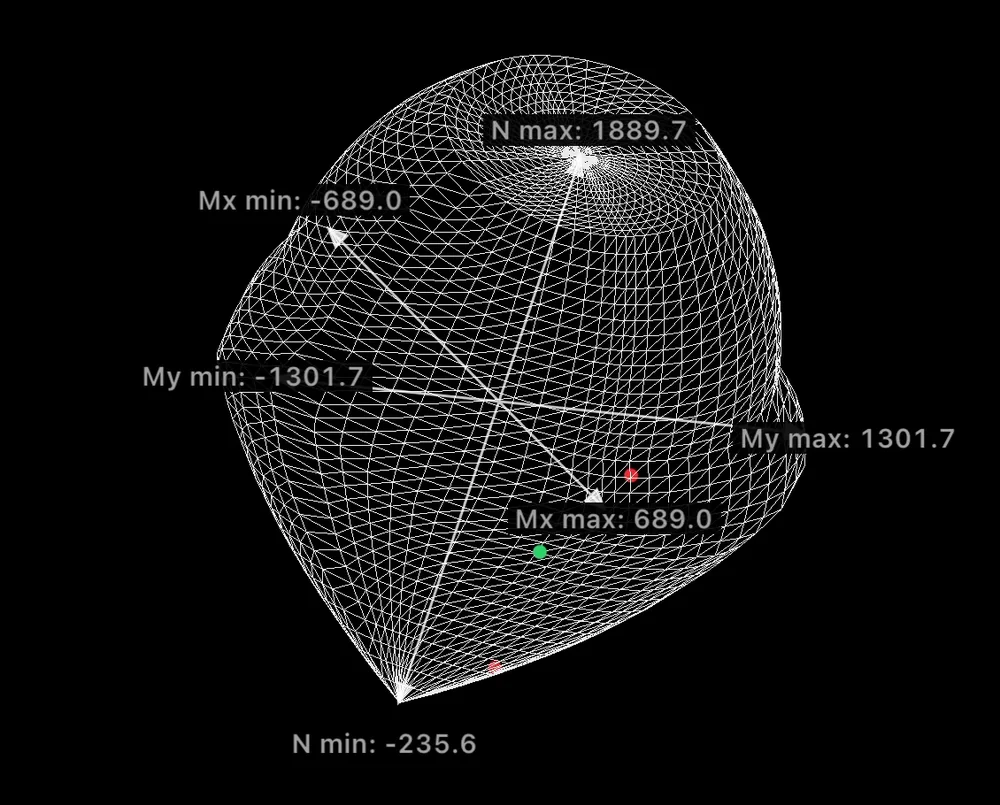

Surface d’interaction N–Mx–My
Statut de chaque cas de charge
Moments résistants

RCS / 01

Vérification de la résistance en 3D. — Résultats calculés dans RCS

03 / DOCUMENTER

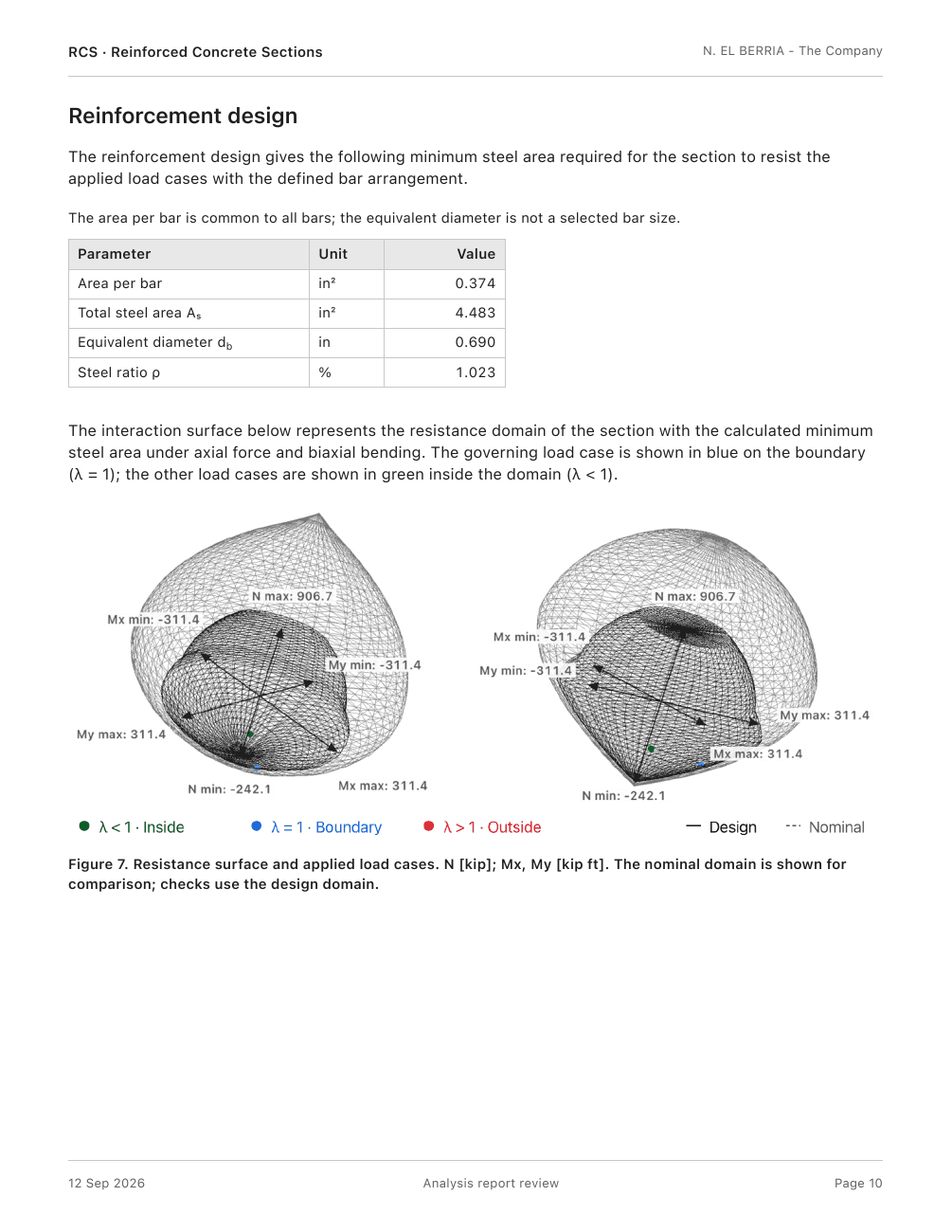

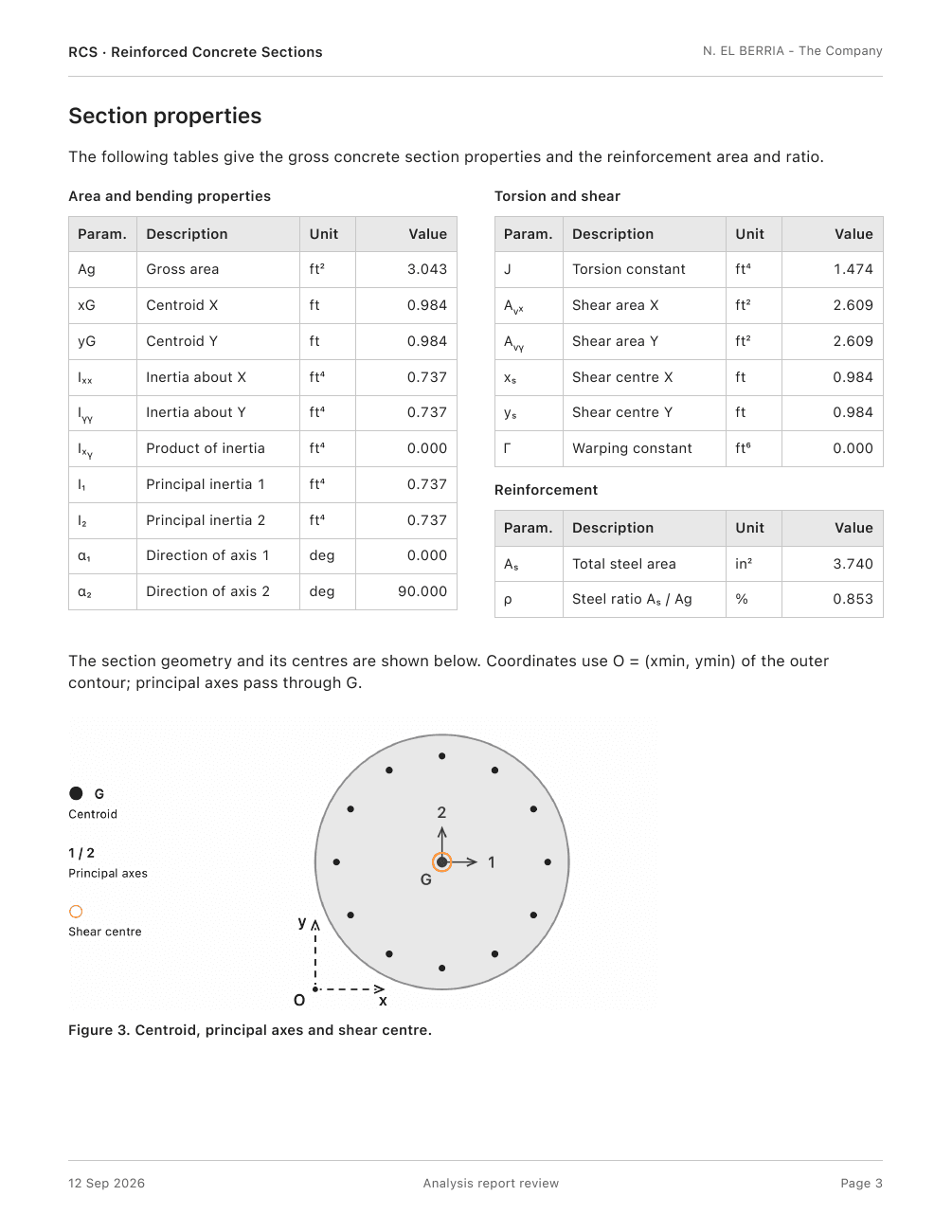

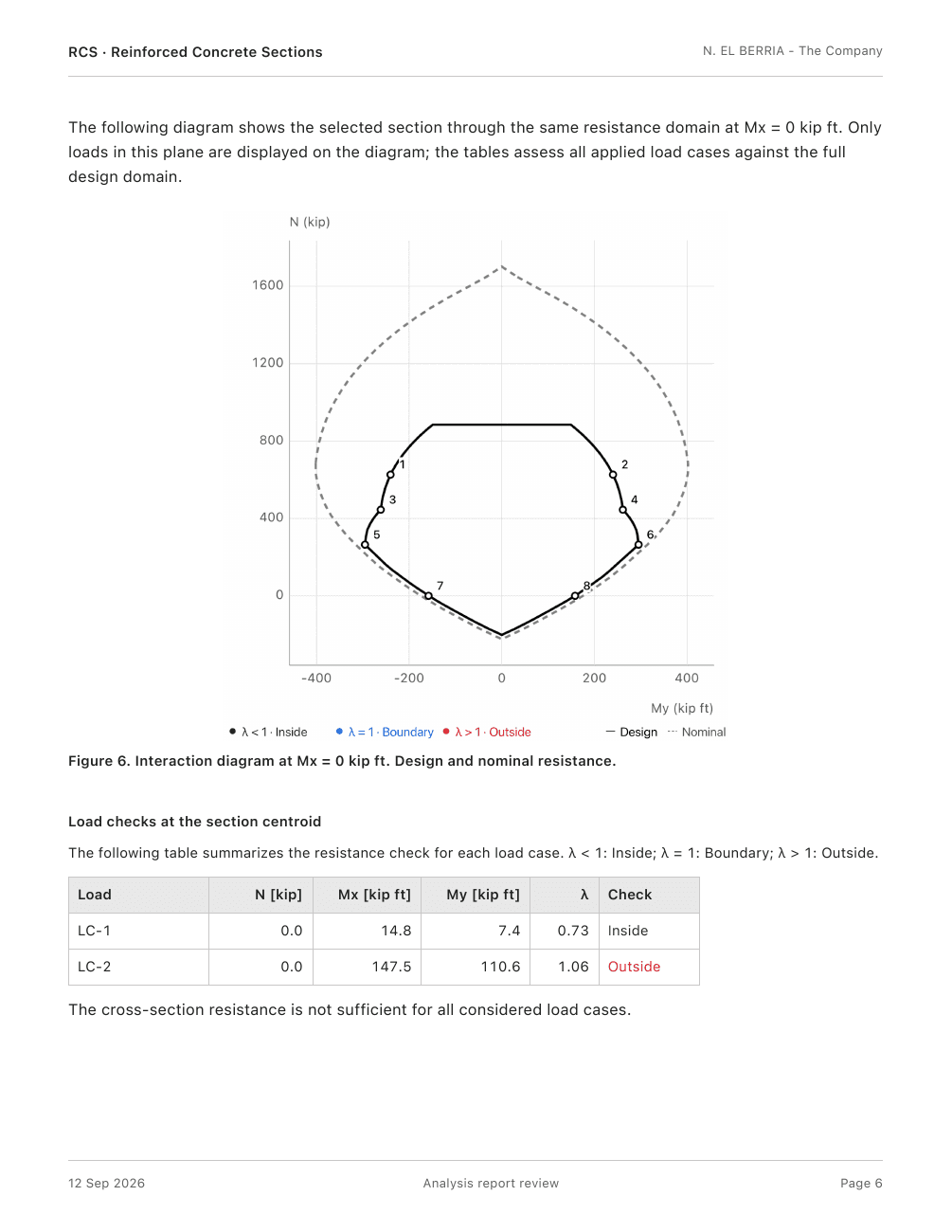

Note de calcul PDF : hypothèses, données d’entrée, résultats.

Rassemblez les données du projet, les figures et les résultats dans une note PDF. Choisissez une présentation concise ou détaillée, puis ajustez les tableaux et graphiques à inclure.
