SectionPro

Mechanische eigenschappen

Geometrische eigenschappen in ongescheurde doorsnede: oppervlakte, omtrek, zwaartepunt, traagheidsmomenten, uiterste vezels, torsieconstante en afschuifoppervlakken. Bruto, netto of gehomogeniseerde doorsnede.

Rekken en spanningen

Verdeling van rekken en spanningen in beton en wapening. Interne krachten met positie. Identificatie van het maatgevende belastinggeval.

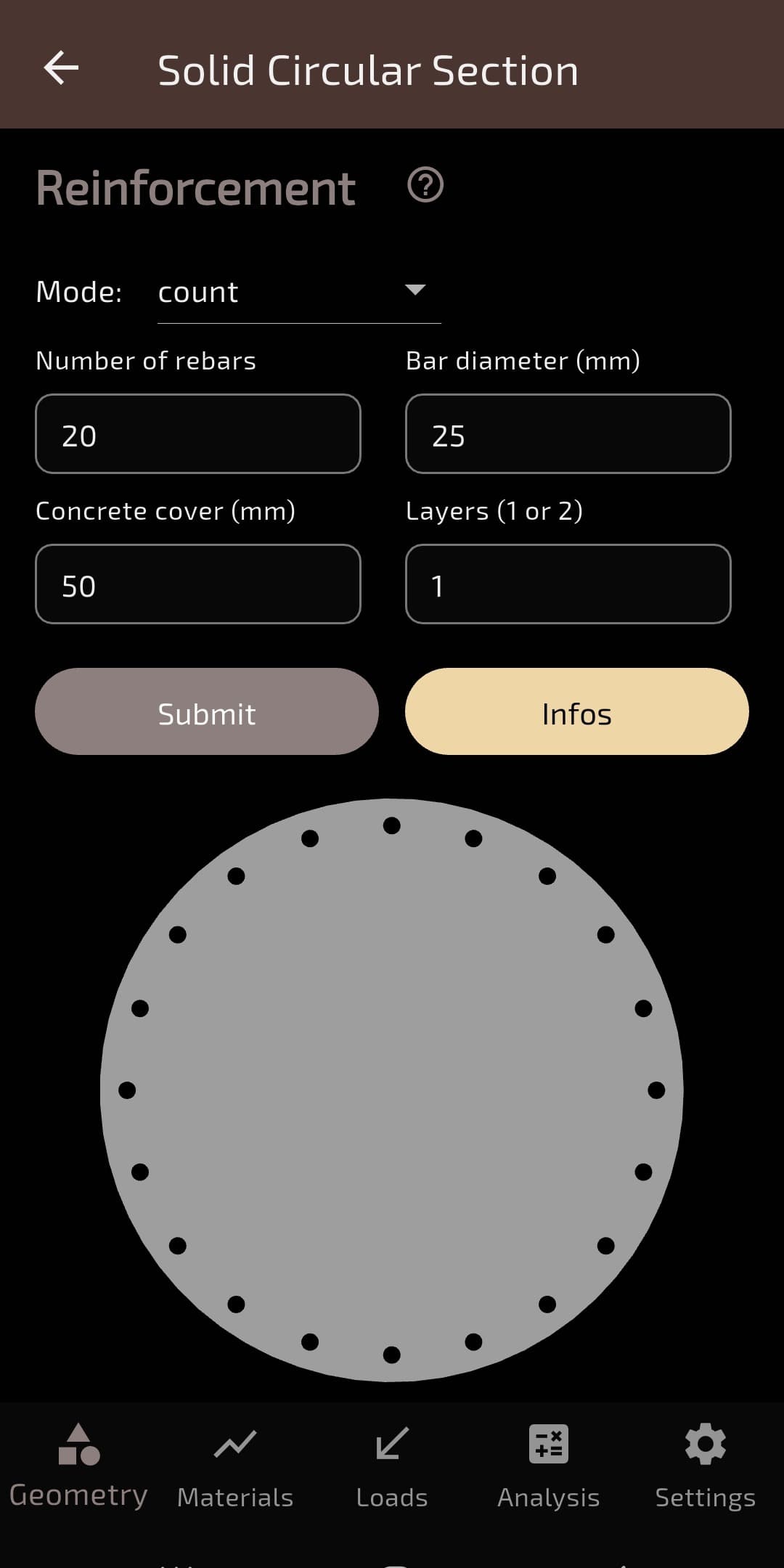

Wapeningsdimensionering

Minimale wapeningsdoorsnede zodanig dat een of meer materialen hun kritische rek bereiken. Draaipunt A (kritische wapening) of Draaipunt B (beton in uiterste grenstoestand).

3D-interactieoppervlak

Weerstandsgrens N-My-Mz voor een gegeven grenstoestand. Instelbare maasverdeeling. 3D-viewer met rotatie, zoom en transparantie.

Verificatie via interactieoppervlak

Positionering van belastinggevallen in de N-My-Mz-ruimte. Berekening van de afstand tot de grens en identificatie van de status (toelaatbaar, grens, overschrijding).

Interactiecurve

2D-doorsnede van het interactieoppervlak bij een vaste component. Omhullende modus beschikbaar voor snelle verificatie over alle belastinggevallen.

Dimensionering via interactieoppervlak

Minimale wapening om het kritische belastinggeval op de grens van het interactieoppervlak te plaatsen (VF = 1).

Stijfheidscurven M-χ en N-ε₀

Pushover-analyse tot breuk. Identificatie van opeenvolgende plasticificaties. EI-M en EA-N curven voor equivalente stijfheid.

Tweede-orde-effecten

Vereenvoudigde EC2-methodologie. Momentvergroting, kritische belasting en bezwijkmodus (instabiliteit of weerstand).

Scheuropening

Berekening van de karakteristieke scheuropening wk en de maximale scheurafstand sr,max volgens de Eurocode 2-methodologie.

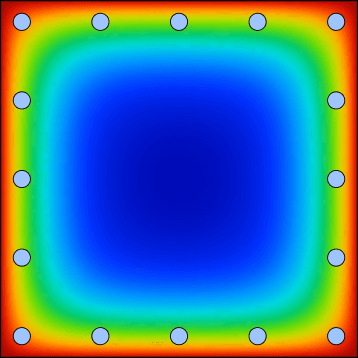

Brandanalyse

Transiënt thermisch veld (isothermen) en thermomechanische verificatie via de 500 °C-isotherm.
